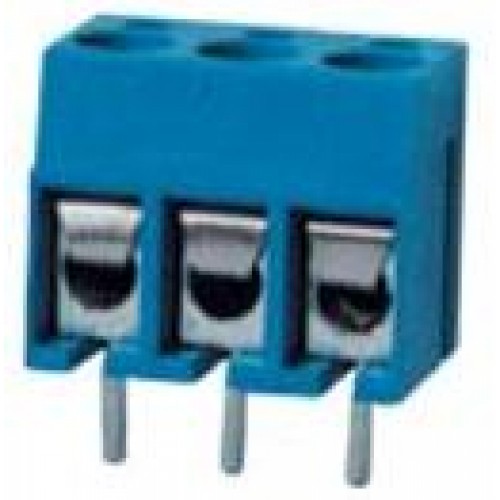

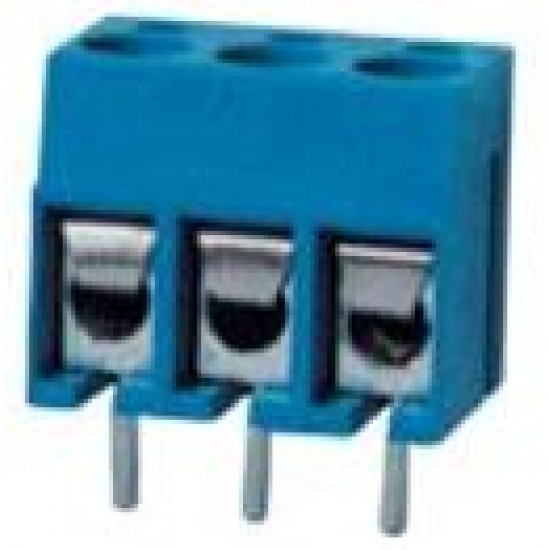

Borne KF-301 3T

Descrição do "Borne KF-301 3T"


O "Borne KF-301 3T" é um um conector que foi desenvolvido par ser soldados em placas de circuito impresso, geralmente na borda porque permite que fios seja parafusados diretamente no borne, por isso posicionar os bornes na bordas da placa mantem o aparelho eletrônico mais organizado, porque os fios não ficam entre os componentes no meio da placa, facilitando assim a manutenção das placas de circuito impresso (placas eletrônicas).

Por ser fabricado em poliester que é um tipo de plastico geralmente de cor azul, o borne tem um baixo peso, excelente custo benefício, boa resistência mecânica e boa durabilidade, por não oxidar o corpo que é a parte mais exposta do borne.
Existem modelos com 2 e 3 vias que permitem qualquer configuração de fios acima de 2 vias, por exemplo: se for necessário 4 vias pode-se utilizar dois bornes de 2 vias encaixados um ao outro pela lateral, se precisar de 5 vias pode-se utilizar um de 2 vias e outro de 3 vias e assim por diante, como o projeto desses conectores permite a conexão entre as laterais sem nenhum tipo de folga, a conexão entre eles mantem o produto final com se fosse um único conector.



Especificações do "Borne KF-301 3T"

• Número de pólos.....................: 3
• Modelos disponíveis................: 2 e 3 pólos
• Material do isolador................: Poliester UL94 V-0
• Material do alojamento...........: Latão niquelado
• Material dos parafusos............: Aço zincado
• Material dos terminais............: Latão estanhado
• Tipo de parafuso......................: M3
• Espaçamento (passo)...............: 5mm
• Fio aplicável.............................: 14 AWG A / 22 AWG
• Corrente...................................: 10A
• Tensão máxima........................: 250 VCA
• Rigidez dielétrica......................: 2000 VCA
• Resistência de isolação............: 500M (500VCC)
• Temperatura de trabalho.........: -33 graus Célsius a 120 graus Célsius
• Temperatura para solda...........: 260ºC - 10 Segundos
• Torque no parafuso...................: 0,3 Nm máximo

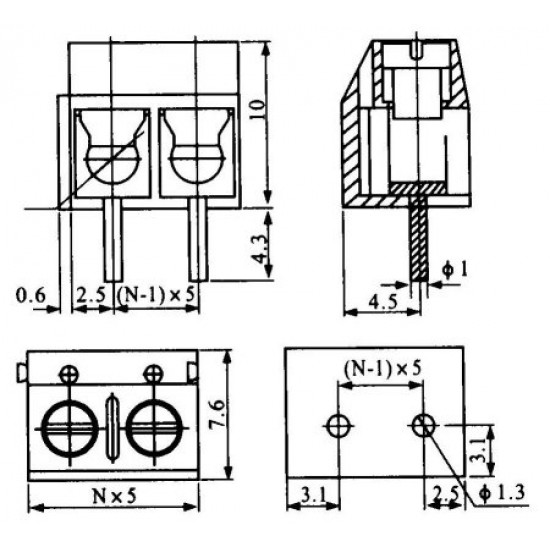

• Dimensões.................................: 10mm x 15mm x 7,6mm (AxLxP)
