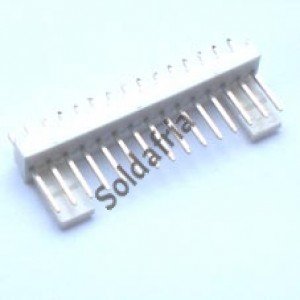

Conector 5045-15 (KK 15 Vias Macho)

Conector 5045-15 (KK 15 Vias Macho)

Descrição do "Conector 5045-15 (KK 15 Vias Macho)":

    Esse conector da série 2512 da Excon compatível com o 5045 da Molex. É um conector macho produzido em nylon 66 mas para maioria das pessoas é simplesmente plástico.

Foi desenvolvido para soldagem em placas de circuito impresso com espessura de 1 a 1,6mm e conexão em conectores fêmeas compatíveis com cabinhos de 22 a 28 AWG, suporta até 3A de corrente e uma tensão máxima de até 250Vac.

Apesar de ter sido desenvolvido para soldagem em placas também é possível soldar em cabinhos, o ideal nesse caso é utilizar um pedaço de espaguete termo retrátil em cada terminal com aproximadamente 1 cm de comprimento, que também pode ser encontrado no Soldafria.

É o modelo mais utilizado para conexão entre placas para transportar sinais elétricos ou energia elétrica da fonte de alimentação para a placa, respeitando os limites de potência do conector, essa possibilidade de transportar sinais e tensão da fonte é possível devido a uma capacidade de corrente e tensão desse conector que atende a maioria dos projetos de eletrônica.

Esse tipo de conector trabalha em conjunto com conectores fêmea tipo 5051 da molex com cabinhos crimpados com alicates especiais, mas também é possível crimpar com alicate comum, nesse caso exigindo um pouco mais de trabalho e técnica por parte do montador.

Especificação técnica do "Conector 5045-15 (KK 15 Vias Macho)":

• Séries Excon 2512
• Compatível com Molex série 5045
• Terminais em latão
• Acabamento estanhado
• Corrente máxima de 3A
• Tensão máxima de 250V AC ou DC
• Cor Bege
• Passo (distância entre os terminais) de 2,50 mm ou 0.098 de polegada
• Conexão do tipo fio para placa
• Tensão máxima de isolação de 1000V AC / minuto
• Resistência de isolação 1000M Ohm/ minuto
• Resistência de contato de 20m ohm máximo
• Temperatura de operação de -40 a +105 graus Celsius
• Para cabinhos de 22 a 28 AWG
• Pode ser utilizado em placas com espessura de 1 a 1,6mm aproximadamente.
• Essa série pode-se encontrar conectores de 2 a 20 pinos
• Produzido em Nylon 66 UL 94V0 / V2
• Certificação UL E237407


Para baixar o datasheet click aqui
