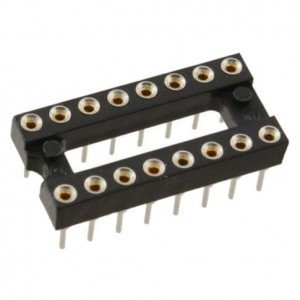

Soquete Torneado 16 Pinos

Soquete Torneado 16 Pinos

Descrição Soquete Torneado 16 Pinos:

Um soquete é um componente eletrônico utilizado para facilitar a inserção e remoção de circuitos integrados na placa de circuito impresso e minimizar avarias tanto na placa quanto no circuito integrado, porque ao invés de ter que soldar o circuito integrado na placa de circuito impresso, pode-se apenas encaixa-lo no soquete, o que agiliza o processo de montagem e manutenções futuras.

O processo de extrair um circuito integrado soldado em uma placa de circuito integrado impresso com ferro de solda e sugador se não for bem feito pode danificar o circuito integrado por temperatura ou quebrar o terminal.

Um outro problema que pode ocorrer quando se extrai um circuito integrado sem os devidos cuidados ou habilidade é danificar a metalização da ilha da placa de circuito impresso, o que em alguns casos necessitaria de um reparo da placa com um fio com fio wire-wrap para minimar o problema.

Então todos esses problemas podem ser eliminados com um soquete, e o torneado é o que apresenta melhor qualidade se comparado aos soquetes estampado.

Informações Técnicas do Soquete Torneado 16 Pinos:

• 8 pinos
• Para circuitos integrados DIP
• Corrente Máxima de 1A
• Tensão Máxima de 150 VCA / VCC
• Resistência de Contato Máxíma 20 M ohms
• Resistência de Isolação Mínima 1000 M ohms
• Rigidez Dielétrica 1000 VCA (1 Minuto)
• Temperatura de Operação -25 a +125 graus Célsius
• Temperatura de Armazenagem -40 a +105 graus Célsius
• Material Dielétrico Poliéster UL94V-0 (Poliamida)
• Material dos Terminais. Latão Estanhado
• Força De Inserção 500 G ±10 G
• Força De Extração 160 G ±10 G
