Transformador 12V 5A - Entrada 110/220VAC
Esgotado
Transformador 12V 5A - Entrada 110/220VAC
R$138,99
- Estoque Atual: Esgotado
- Peso: 1.16kg
- Dimensões: 11.00cm x 8.00cm x 6.10cm
- SKU: 1552
Transformador 12V 5A - Entrada 110/220VAC
Dimensões do Transformador 12V 5A - Entrada 110/220VAC (ver Desenho):
Medida A: 108mmMedida B: 60mm
Medida C: 67mm
Medida D: 80mm

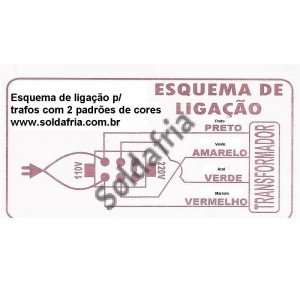

Ligação do Transformador 12V 5A - Entrada 110/220VAC (4 Fios no PRIMÁRIO)
Supondo que os fios do PRIMÁRIO do transformador são: Preto, Amarelo, Verde & Vermelho.
- Ligação em 110V (127V):
Soldar o fio Vermelho com o fio Amarelo para que se tornem uma só ponta.
Soldar o fio Preto com o fio Verde para que se tornem a outra ponta, a ser ligada na tomada. - Ligação em 220V:
Soldar somente o fio Verde com o Amarelo (os 2 do meio).
Os que sobrarem (Vermelho e Preto) devem ser ligados na tomada.
Caso haja divergência nas cores, favor entrar em contato com nosso suporte técnico.
