Transformador 4,5+4,5 5A - Entrada 110/220VAC
+ Desconto de 10% a Vista!
Transformador 4,5+4,5 5A - Entrada 110/220VAC
R$138,99
- Estoque Atual: 2
- Peso: 1.12kg
- Dimensões: 11.00cm x 8.00cm x 6.10cm
- SKU: 8912
Transformador 4,5+4,5 5A - Entrada 110/220VAC
Dimensões do Transformador 4,5+4,5 5A - Entrada 110/220VAC(ver Desenho)
Medida A: 108mmMedida B: 60mm
Medida C: 67mm
Medida D: 80mm

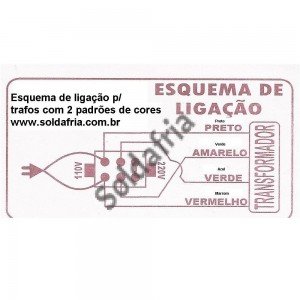

Ligação do Transformador 4,5+4,5 5A - Entrada 110/220VAC (4 Fios no PRIMÁRIO)
Supondo que os fios do PRIMÁRIO do transformador são: Preto, Amarelo, Verde & Vermelho.- Ligação em 110V (127V):
Soldar o fio Vermelho com o fio Amarelo para que se tornem uma só ponta.
Soldar o fio Preto com o fio Verde para que se tornem a outra ponta, a ser ligada na tomada. - Ligação em 220V:
Soldar somente o fio Verde com o Amarelo (os 2 do meio).
Os que sobrarem (Vermelho e Preto) devem ser ligados na tomada.
Caso haja divergência nas cores, favor entrar em contato com nosso suporte técnico.
