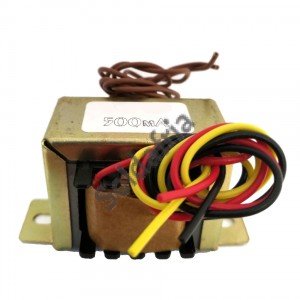

Transformador 4,5+4,5V 500mA - Entrada 110/220VAC

Transformador de tensão alternada

Apesar do anuncio estar indicando no título somente o símbolo de tensão contínua (V) a tensão é alternada (Vac), consta apenas V porque é assim que os técnicos se referem a tensão do transformador já que dizer que é alternado é redundante. Porque todo transformador entra e sai tensão alternada (Vac), não existe transformador para tensão contínua (V), caso necessite de uma tensão contínua como por exemplo 5V, 6V, 9V, 12V, 24V, etc... compre uma fonte adequada para o uso, conforme a tensão, corrente, potência, dimensões, plug adequados. Se ligar o transformador no lugar de uma fonte vai queimar o aparelho.

Caso o transformador tenha "center tap" a corrente especificada no título do anuncio será divida entre os enrolamentos de saída do transformador. Por exemplo, se no anuncio indica 12+12v 1A significa que cada enrolamento do transformador fornece 500mA.

É possível ligar o transformador em 110Vac ou 220Vac apenas selecionando os fios adequados, que pode ser realizado diretamente na tomada/cabo de força ou através de uma chave seletora de tensão do tipo HH  ou equivalente. Veja abaixo como fazer a ligação correta,

Primário:

Ligação do Transformador (3 Fios no primário):

Supondo que os fios do primário do transformador são: Preto, Amarelo & Vermelho.

Ligação em 110V (127V):

Ligar na tomada os fios Preto e Amarelo.

Ligação em 220V:

Ligar na tomada os fios Preto e Vermelho.

Secundário:

Para o transformador sem center tap, o secundário só tem 2 fios, a cor é indiferente, não influência em nada. No caso do transformador que tiver center tap, o fio equivalente será o que tiver a cor diferente.

Dimensões do transformador (ver imagem com desenho e letras equivalentes)

Medida A: 67mm
Medida B: 37mm
Medida C: 36mm
Medida D: 57mm

Observações:

- Caso haja divergência nas cores do transformador recebido entre em contato com nosso suporte técnico para obter as explicações atualizadas.

-  Execute sempre a manutenção, montagem e/ou substituição do transformador com o aparelho desligado da rede elétrica para evitar choques elétricos que pode até ser fatal.

- Não temos transformadores com saídas com tensões diferentes.

- Só fabricamos transformador por encomenda acima de 10 peças.
