Transformador 4,5V 1,5A - Entrada 110/220VAC

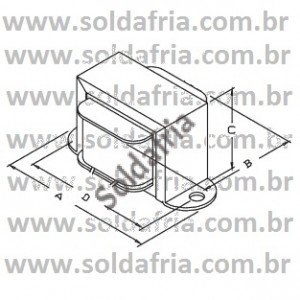

Dimensões (ver Desenho)

Medida A: 88mm
Medida B: 48mm
Medida C: 50mm
Medida D: 61mm

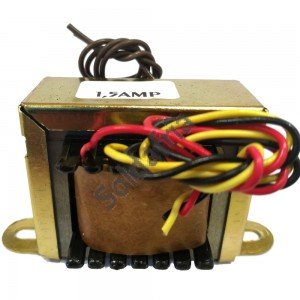

Ligação do Transformador (3 Fios no PRIMÁRIO):

Supondo que os fios do PRIMÁRIO do transformador são: Preto, Amarelo & Vermelho.

Ligação em 110V (127V):

Ligar na tomada os fios Preto e Amarelo.

Ligação em 220V:

Ligar na tomada os fios Preto e Vermelho.

Caso haja divergência nas cores, favor entrar em contato com nosso suporte técnico.
