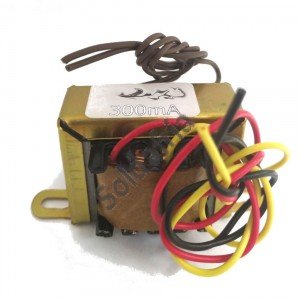

Transformador 4,5V 300mA - Entrada 110/220VAC

Dimensões (ver Desenho)

Medida A: 67mm
Medida B: 33mm
Medida C: 35mm
Medida D: 43mm

Ligação do Transformador (3 Fios no PRIMÁRIO):

Supondo que os fios do PRIMÁRIO do transformador são: Preto, Amarelo & Vermelho.

Ligação em 110V (127V):

Ligar na tomada os fios Preto e Amarelo.

Ligação em 220V:

Ligar na tomada os fios Preto e Vermelho.
