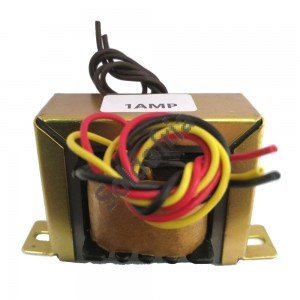

Transformador de Tensão Alternada 110/220Vac P/ 3+3Vac 1A

Dimensões (ver Desenho)

Medida A: 84mm
Medida B: 42mm
Medida C: 48mm
Medida D: 61mm

Ligação do Transformador (3 Fios no PRIMÁRIO):

Supondo que os fios do PRIMÁRIO do transformador são: Preto, Amarelo & Vermelho.

Ligação em 110V (127V):

Ligar na tomada os fios Preto e Amarelo.

Ligação em 220V:

Ligar na tomada os fios Preto e Vermelho.

Caso haja divergência nas cores, favor entrar em contato com nosso suporte técnico.
